功能特點：

? 基于自主知識產權的集成電路；

? 模塊化寬動態光探測器；

? 1路PCM數字公務電話（可選）；4路以太網接口（可選）；1個Console口（可選）；

? E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

? 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；

? 具備在本端查看顯示遠端設備工作狀態功能；

? 提供命令遠端接口環回功能，便于線路維護；

? 無中繼傳輸距離可達2～120公里；

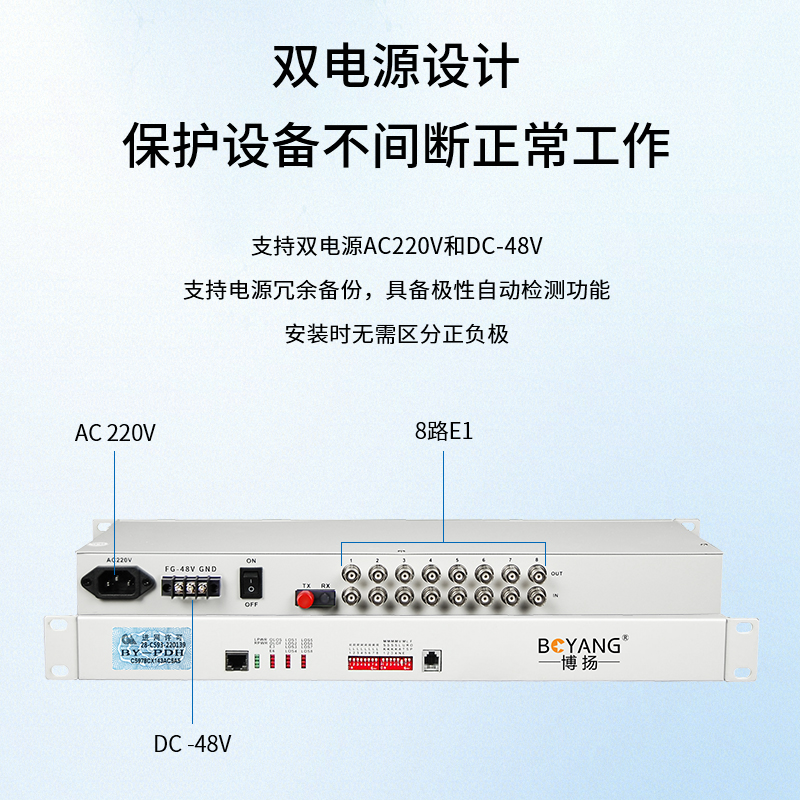

? 多種電源方式可選：AC220V、DC-48V/DC24V等；

? DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。

技術參數：

u 光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：       2Km  多模光纖，衰減(3dbm/km )

波長:    850nm

發射功率:  -12dBm (Min) ～ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算:   16dBm

單模光纖:

8/125um 或 9/125um,

傳輸距離:       20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:           1310nm（超長距離傳輸時選用1550nm波長）

發射功率:      -9dBm (Min) ～-5dBm (Max)

接收靈敏度:    -27dBm (Min)

鏈路預算:       18dBm

u E1 接口

設備接口：  設備接口符合G.703建議

速   率：    2048Kb/s±50ppm

碼   型：    HDB3

阻   抗：    非平衡式 75W/平衡式 120W

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：   滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

u 電氣和機械特性

系統電源：     AC180V ～260V；DC –48V；DC +24V

功耗：   ≤5W

外觀結構:       (長×寬×高)  485*138*45mm 機架式

u 環境指標

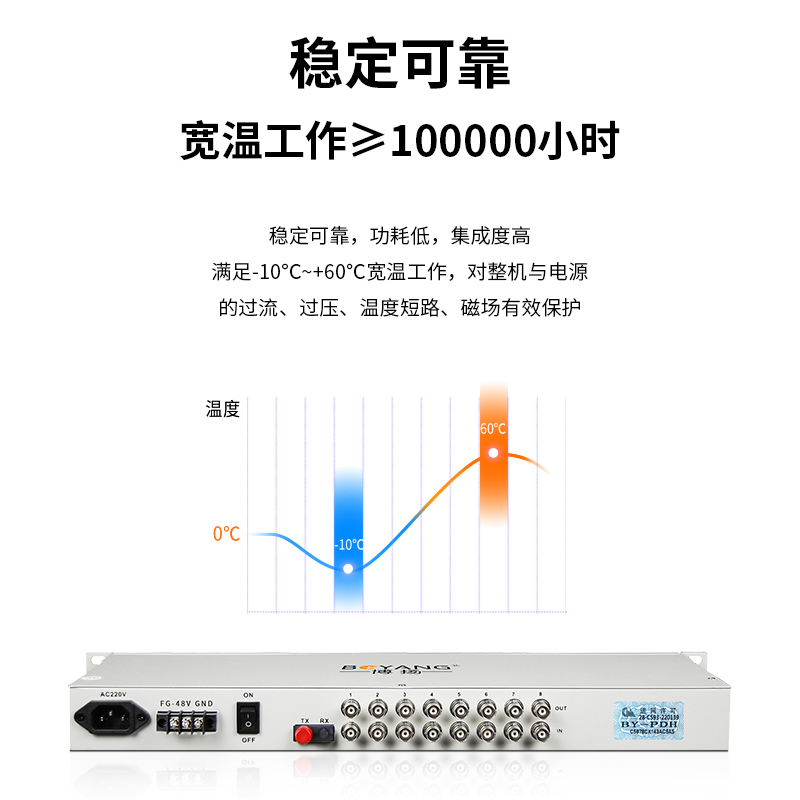

工作溫度：  -10℃—+60℃

儲存溫度：  -40℃—+85℃

工作濕度：  0%—95%（無凝結）

MTBF：   ＞100,000小時

產品規格：

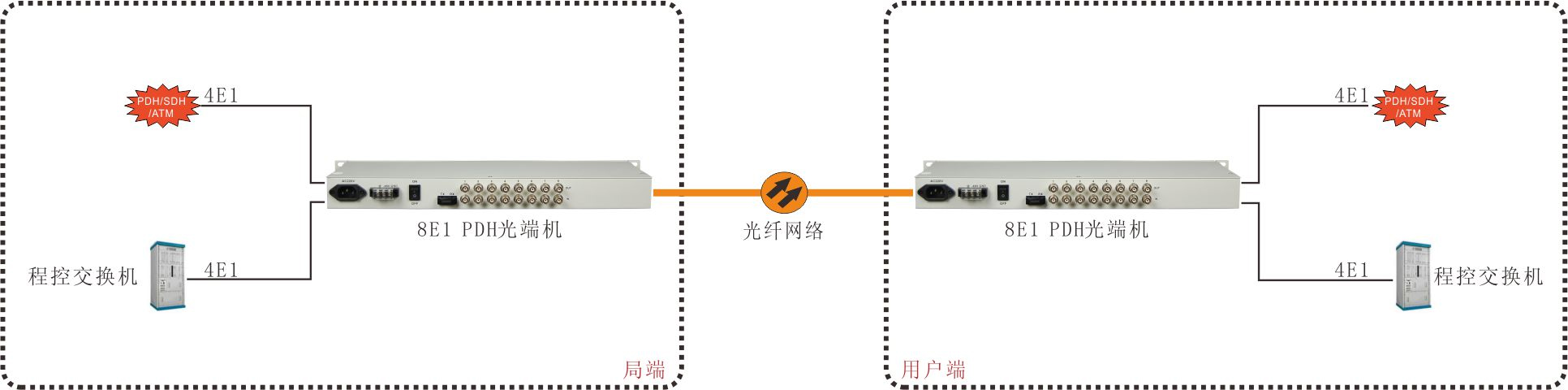

方案應用：
