功能特點：

? 基于自主知識產權的集成電路；

? 可以檢測到當光信號中斷時，是光纖線路故障還是遠端設備掉電，并通過指示燈指示出來；

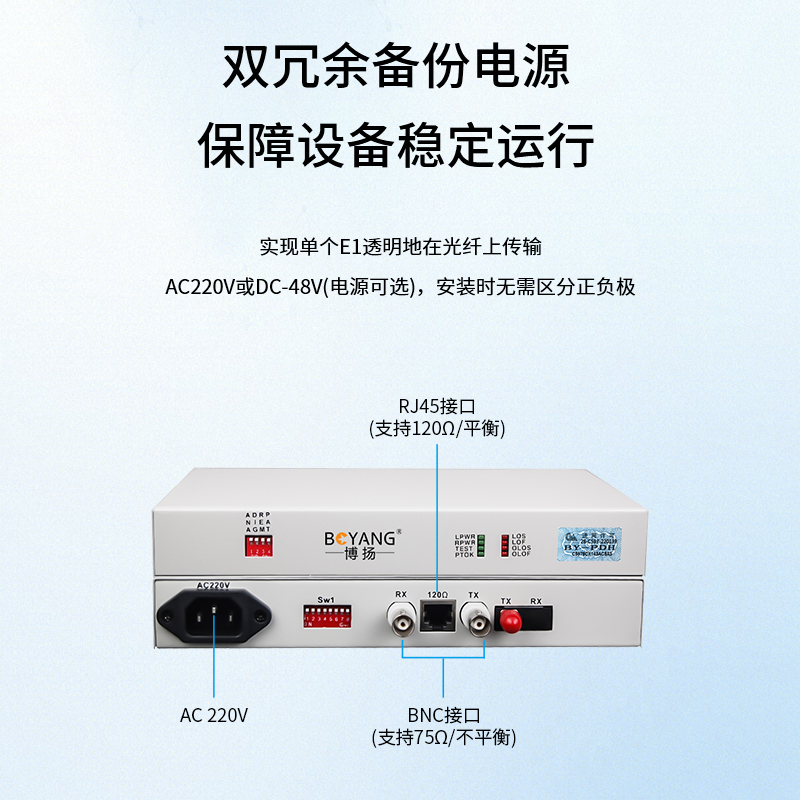

? 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；

? 系統經過嚴格的測試和實用驗證，完全符合ITU-T G.703、G.704等建議；

? 提供3種環回功能：光口本端自環（ANA），E1本端自環（DIG），命令對端E1向本端環回；

? 提供偽隨機碼測試功能（PATT），相當于內置誤碼儀，便于線路開通測試；

? 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分；

技術參數：

u 光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：       2Km  多模光纖，衰減(3dbm/km )

波長:    850nm

發射功率:  -12dBm (Min) ～ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算:   16dBm

單模光纖:

8/125um 或 9/125um,

傳輸距離:       20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:           1310nm（超長距離傳輸時選用1550nm波長）

發射功率:      -9dBm (Min) ～-5dBm (Max)

接收靈敏度:    -27dBm (Min)

鏈路預算:       18dBm

u E1 接口

設備接口：  設備接口符合G.703建議

速   率：    2048Kb/s±50ppm

碼   型：    HDB3

阻   抗：    非平衡式 75W/平衡式 120W

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：   滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

u 電氣和機械特性

系統電源：     AC180V ～260V；DC –48V；DC +24V

功耗：   ≤5W

外觀結構:       (長×寬×高)  216*138*31mm 桌面式

u 環境指標

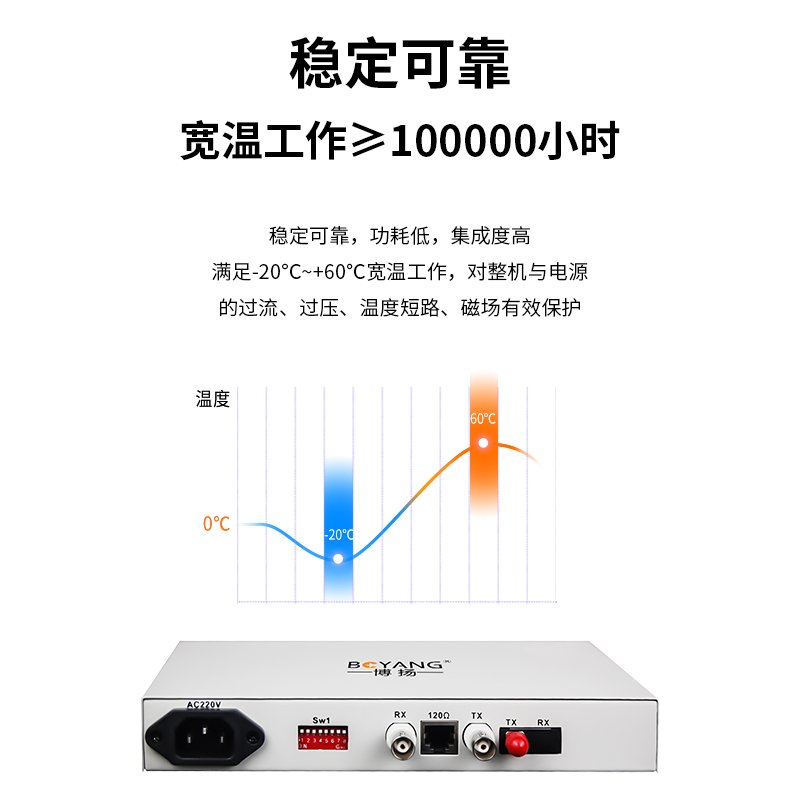

工作溫度：  -10℃—+60℃

儲存溫度：  -40℃—+85℃

工作濕度：  0%—95%（無凝結）

MTBF：   ＞100,000小時

產品規格：

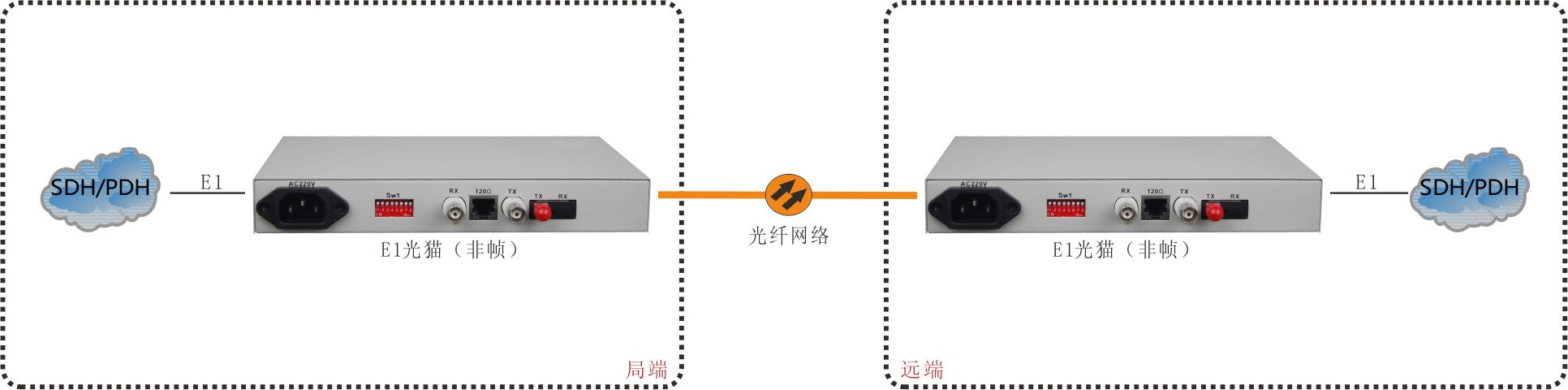

方案應用：
