功能特性：

? 基于自主知識產權的集成電路；

? 16路語音接入，支持來電顯示功能與反極性計費功能；

? 2個擴展接口，可擴展1～4路RS232/RS485/RS422異步數據、語音信號、開關量信號；

? 4路百兆以太網接口，以太網接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；

? 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；

? 語音口支持FXO口和FXS口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連；

? 支持各個站點的相互放號功能；

? E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

? 能檢測當E1信號丟失時為對端設備掉電或是E1不通，并通過指示燈指示告警；

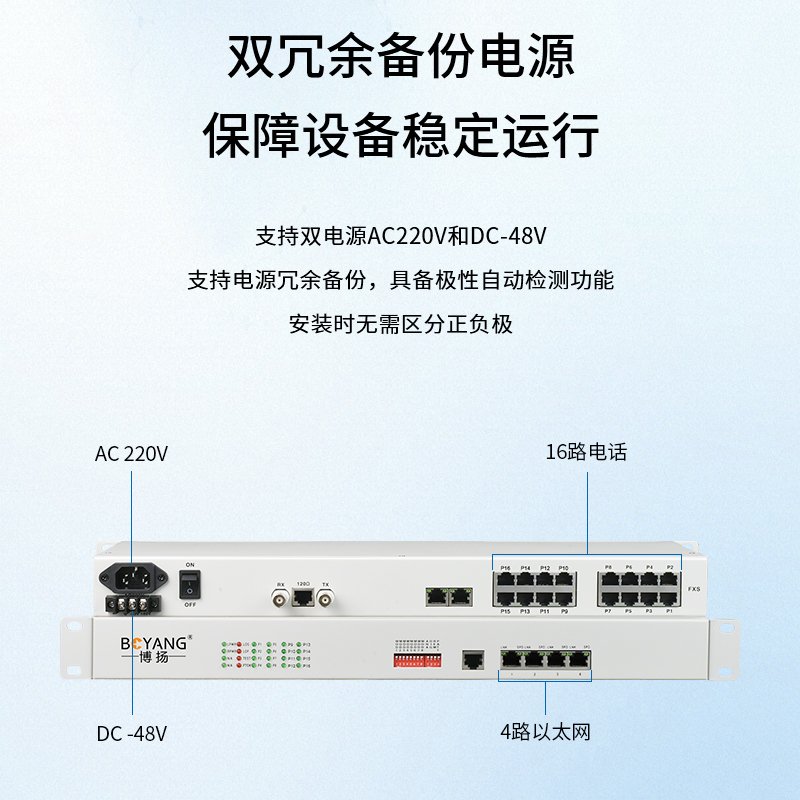

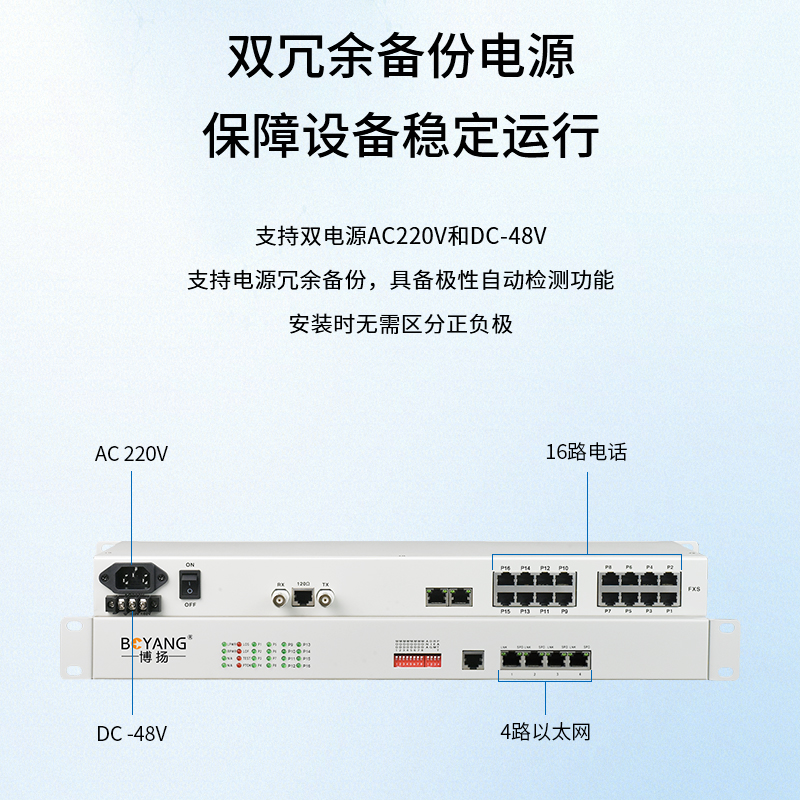

? 多種電源方式可選：AC220V、DC-48V/DC24V等；

? DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。

技術參數：

u 光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：       2Km  多模光纖，衰減(3dbm/km )

波長:    850nm

發射功率:  -12dBm (Min) ～ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算:   16dBm

單模光纖:

8/125um 或 9/125um，

傳輸距離:       20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:           1310nm（超長距離傳輸時選用1550nm波長）

發射功率:      -9dBm (Min) ～-5dBm (Max)

接收靈敏度:    -27dBm (Min)

鏈路預算:       18dBm

u E1 接口

設備接口：  設備接口符合G.703建議

速   率：    2048Kb/s±50ppm

碼   型：    HDB3

阻   抗：    非平衡式 75W/平衡式 120W

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：   滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

u 數據接口

數據接口：  RS-485/RS-232/RS-422/Manchester/TTL

數據格式：  NRZ、Manchester、Bi-phase

速率：   110bps-115.200Kbps

物理接口：  RJ45

u 10/100M以太網接口

協    議：    符合IEEE 802.3，IEEE 802.1Q(VLAN)

速    率：    10/100M自適應，全/半雙工完全自適應

MAC地址表： 可以學習4096個MAC地址

物理接口：   RJ45座, 支持Auto-MDIX（交叉/直通線自適應）

u FXS 用戶電話口/公務電話口

振鈴電壓：  75V
振鈴頻率：  25Hz
二線輸入阻抗： 600Ω(摘機)
回損：   20dB

u FXO 中繼口

振鈴檢測電壓：  35V
振鈴檢測頻率： 17Hz-60Hz
二線輸入阻抗： 600Ω(摘機)
回損：   20 dB

u 電氣和機械特性

系統電源：     AC180V ～260V；DC –48V；DC +24V

功耗：   ≤5W

外觀結構:       (長×寬×高)  485*138*45mm 機架式

u 環境指標

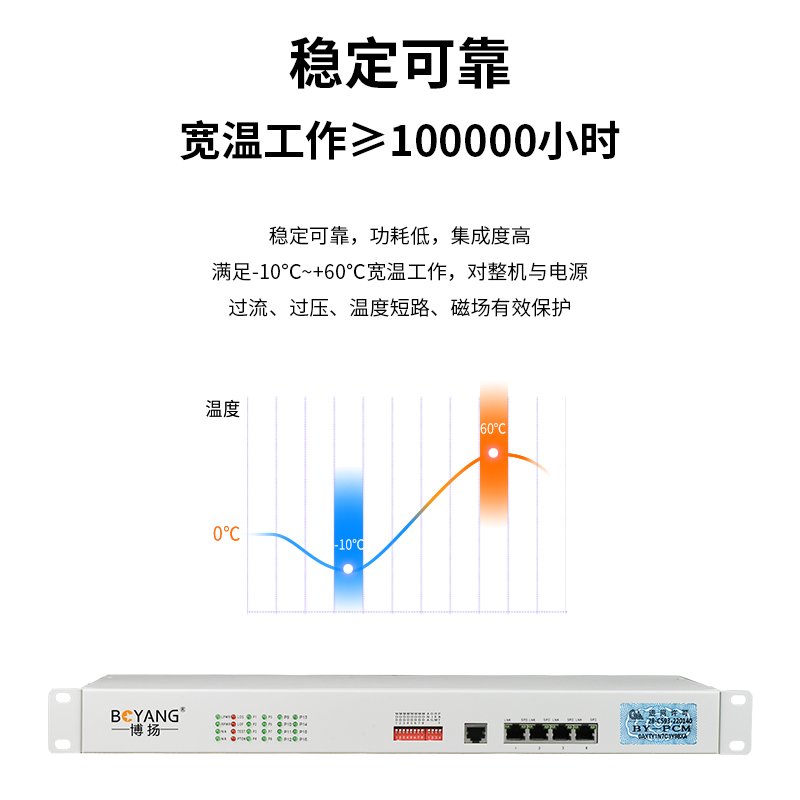

工作溫度：  -10℃—+60℃

儲存溫度：  -40℃—+85℃

工作濕度：  0%—95%（無凝結）

MTBF：   ＞100,000小時

產品規格：

方案應用：
