功能特性：

? 基于自主知識產權的集成電路, 實現32組E1及4路千兆以太網數據的混合傳輸；

? 帶寬高達1.5G，能有效節省線路資源；

? 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；以太網接口速率為10/100/1000M，全雙工/半雙工自適應；4路百兆以太網也可以帶物理隔離，每個以太網口獨立百兆帶寬

? 1個Console口（可選），便于安裝開通；1個SNMP口（可選）；1個擴展口（可選）；

? E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

? 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；

? 具備在本端查看顯示遠端設備工作狀態功能；

? 提供命令遠端接口環回功能，便于線路維護；

? 無中繼傳輸距離可達2～120公里；

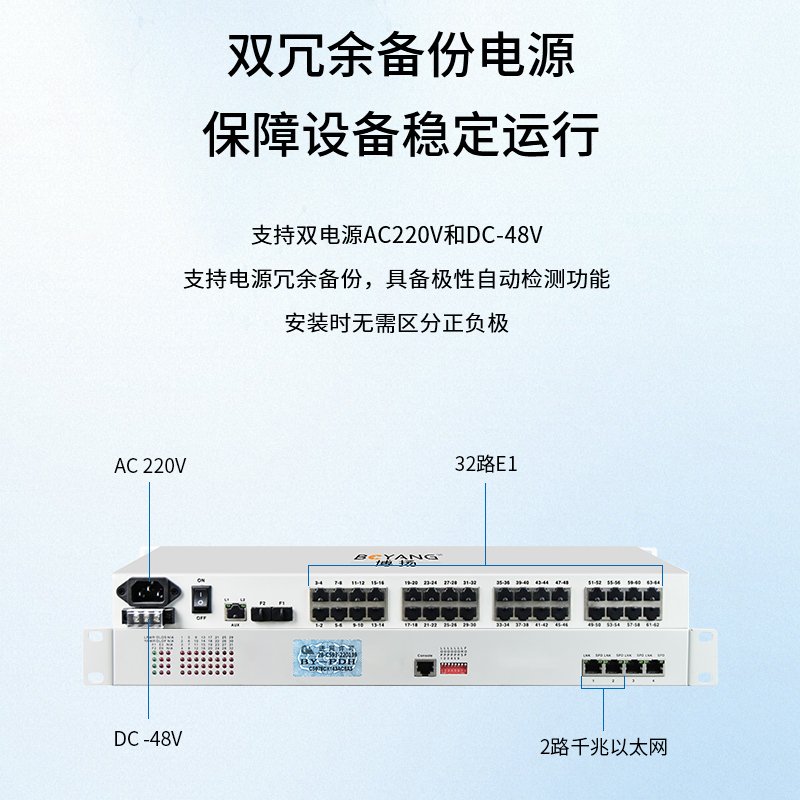

? 多種電源方式可選：AC220V、DC-48V/DC24V等；

? DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。

技術參數：

u 光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：       2Km  多模光纖，衰減(3dbm/km )

波長:    850nm

發射功率:  -12dBm (Min) ～ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算:   16dBm

單模光纖:

8/125um 或 9/125um,

傳輸距離:       20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:           1310nm（超長距離傳輸時選用1550nm波長）

發射功率:      -9dBm (Min) ～-5dBm (Max)

接收靈敏度:    -27dBm (Min)

鏈路預算:       18dBm

u E1 接口

設備接口：  設備接口符合G.703建議

速   率：    2048Kb/s±50ppm

碼   型：    HDB3

阻   抗：    非平衡式 75W/平衡式 120W

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：   滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

u 10/100/1000M以太網接口

協    議：    符合IEEE 802.3，IEEE 802.1Q(VLAN)

速    率：    10/100M自適應，全/半雙工完全自適應

MAC地址表： 可以學習4096個MAC地址

物理接口：   RJ45座, 支持Auto-MDIX（交叉/直通線自適應）

u 電氣和機械特性

系統電源：     AC180V ～260V；DC –48V；DC +24V

功耗：   ≤5W

外觀結構:       (長×寬×高)  485*138*45mm 機架式

u 環境指標

工作溫度：  -10℃—+60℃

儲存溫度：  -40℃—+85℃

工作濕度：  0%—95%（無凝結）

MTBF：   ＞100,000小時

產品規格：

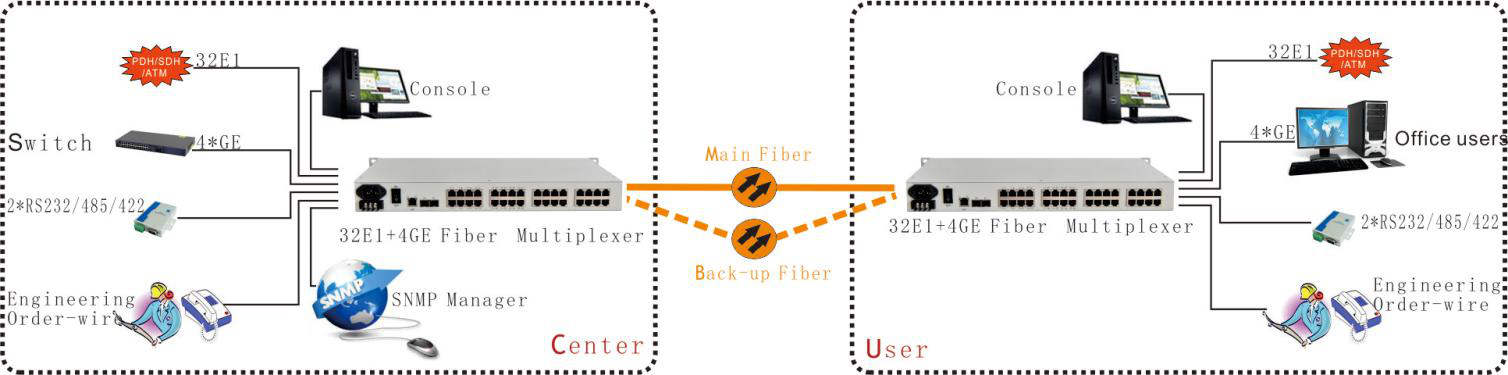

方案應用：
