福建南平鋁廠廠區監控

1  系統概述

在工廠安裝閉路電視監控系統，通過廠內車間的攝像機，不僅可以看到工廠內主要出入口情況，及時發現犯罪分子，并可打開錄像機進行錄象，以作為證據，對那些有不良企圖的人們也起到一定的威懾作用。

在工廠及生活區周界安裝攝像機，可以觀察整個廠及生活區周邊情況，發生報警時，可以在極短時間內，迅速看報警路段情況，以保護工廠生活區的安全。

2  項目要求

（1）廠區圍墻周邊無縫隙監控

（2）監控主要通道，大門出入口，值班崗亭和停車場

（3）車間進出大門，監控貨車及人員來往

（4）大門對面的倉庫門，財務室，辦公樓綜合樓的公共場所及出入口

（5）全部采用海康網絡攝像機 300W 像素（碼流 4~8M）一期共 150 個攝像頭監控監視端采用硬盤錄像機，可遠程監控，布線采用光纖、雙絞線及視頻線相結合。監控區域采取 24 小時全天候監控

3  解決方案

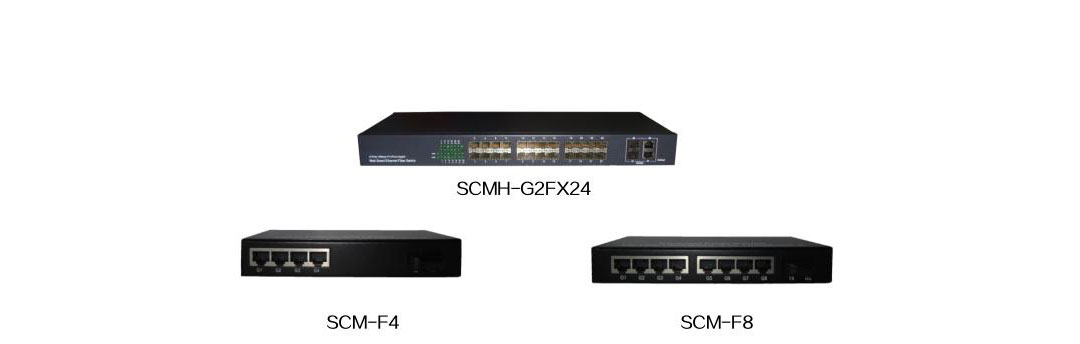

a 前端傳輸設備采用 SCM-F4/8/16 系列設備

》設備提供 1*100M 1*9 光口，4~16*10/100M 電口組成

》設備工作環境：0 ~ +50℃，相對濕度：5~85%（無凝露）

》輸入電壓：DC5V

》千兆電口連接本地網絡攝像機及辦公局域網，光口實現遠距離傳輸至監控機房

b 匯聚端采用點對點光口對接 SCMH-G2FX24 多光口匯聚

》設備提供 24*100M SFP 光口，2*1000M Combo 復用口組成

》24 個百兆光口點對點對接前端 SCM-F4/8/16 系列光交換機

c 核心層采用華為 S5700 系列三層核心交換機
