如何設計FTTH網絡的分光方式和分光比？

光纖到戶（Fibre (Fiber) To The Home，F(xiàn)TTH）是一種光纖通信的傳輸方法。在FTTH網絡應用中，每個光纖網絡架構中位于PON OLT（光線路終端）和OLT所服務的ONT（光網絡終端）之間都需要安裝分光器，它使得多個用戶共享一個PON接口成為了現實，因此分光器在PON中扮演了重要角色。如何設計FTTH網絡的分光方式和分光比是一個不容忽視的問題。

FTTH網絡分層設計

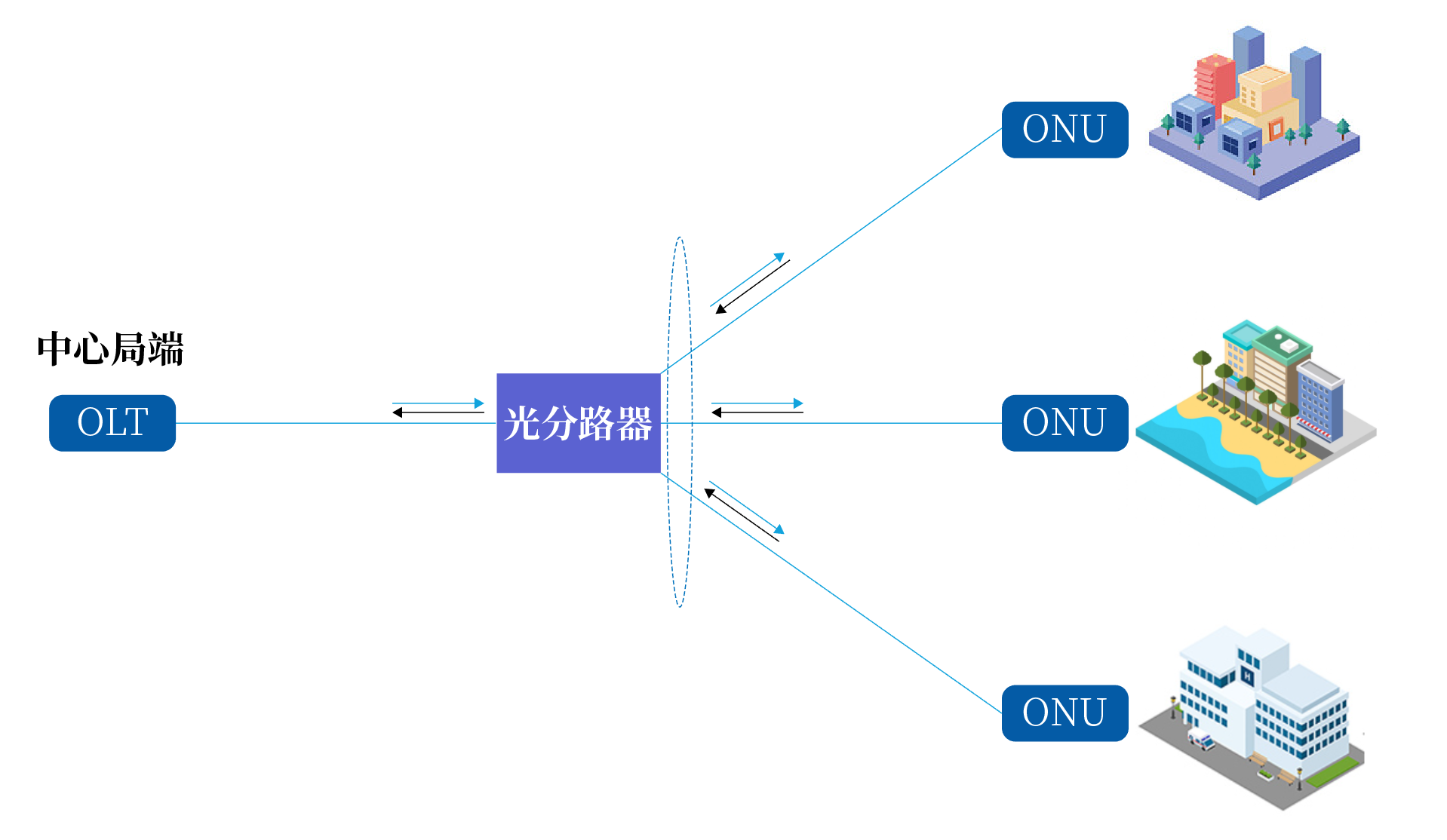

PON（無源光網絡）是一個點對多點的光纖網絡架，是FTTH（光纖到戶）網絡的一種實現技術。該種網絡架構在信號傳輸鏈路中沒有有源元件，它使用共享光纖將中心局與無源光分路器連接起來，該無源光分路器上可容納多個光鏈路。PON網絡分流可以通過本地集中點分光結構（一級分光）實現，也可以通過分布式分光結構（二級或二級以上）分光實現。

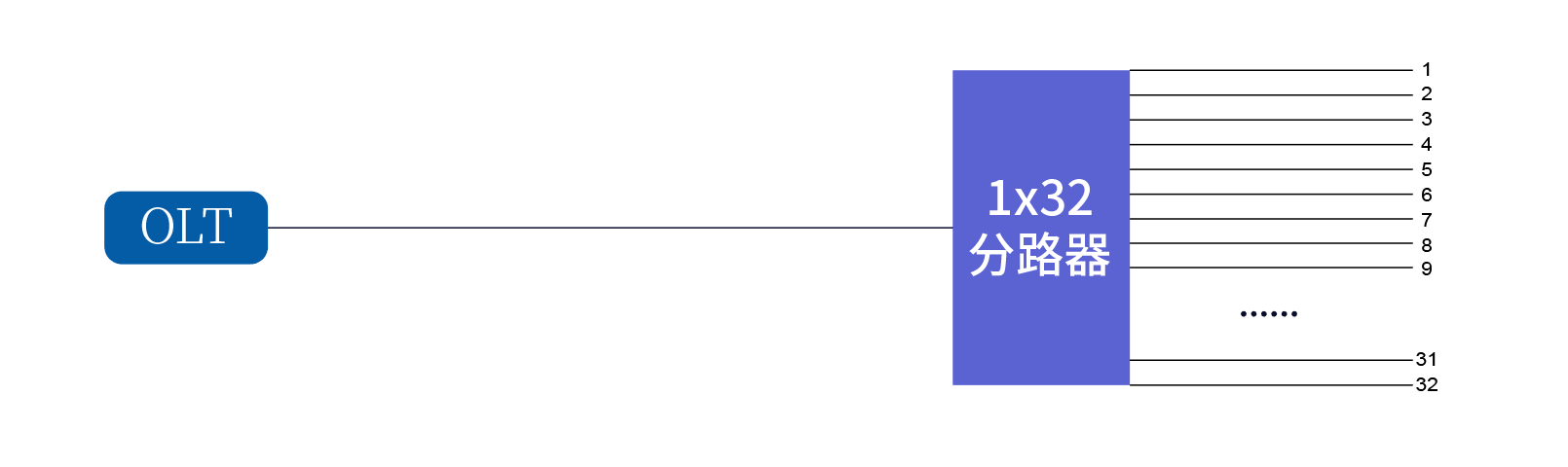

本地集中點分光結構通常使用位于光纖分配集線器 (FDH) 中的1x32分路器，分路器通過單根光纖直接連接到局端的OLT（光線路終端）。在OLT另一側，32根光纖被路由到32個用戶家中，并與ONT（光網絡終端）連接。

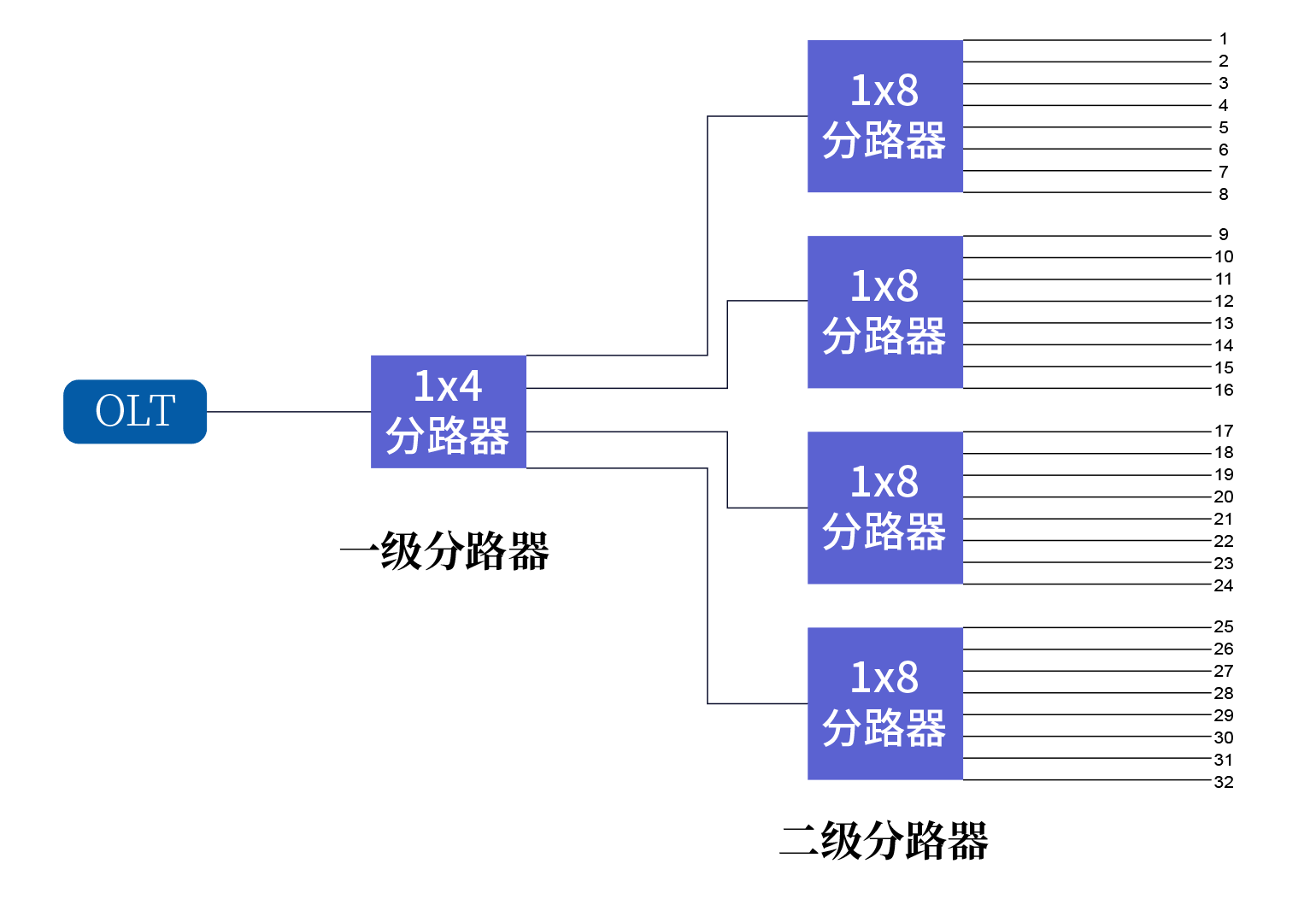

分布式分光結構是一種點到多點的體系結構，可使用1x4 和1x8光分路器在網絡接入點和本地集中點進行分光，通過OLT端口，一級分光中的四根光纖每一根都被路由到一個裝有1x8二級光分路器的接入點。在這種情況下，總共將有32根光纖（4x8）接入32戶家庭中。在分布式分光結構中可以有兩個以上的光分路器，也被稱為多級分流，整體的分光比率可能會有所不同（1x16 = 4x4，1x32 = 4x8，1x64 = 4x4x4）。

上述兩種較為常見的FTTH網絡分層設計都有其自身的特點與優勢，也因此被應用于不同的光纖布線場景中。

本地集中點分光結構對技術人員而言通常具備更高的靈活性，且運營成本更低，可更輕松的實現訪問。而分布式分光結構相對本地集中點分光結構來講，可能會更快的產生投資回報，同時降低首進成本和光纖成本。本地集中點分光方案多用于人口密集的市中心或城鎮地區，以降低運營成本，且便于維護光分布式網絡（ODN）節點。分布式分光方案則多用于路邊或鄉村，以實現ODN節點的廣泛覆蓋，同時節約資源、節省資金。

FTTH網絡分光比設計

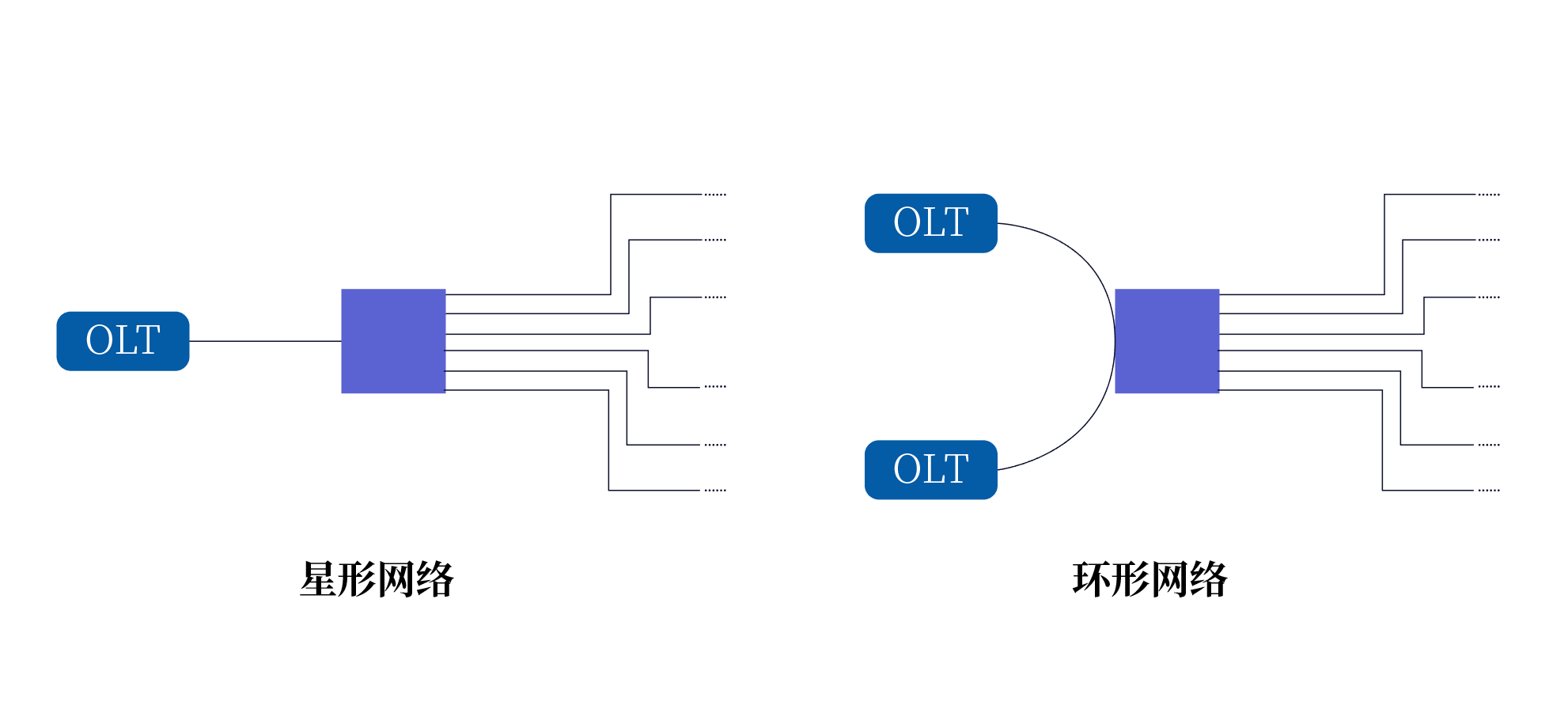

無源光網絡 (PON) 系統中最常見的FTTH光分路器是統一功率的分光器，分光比為1:N或2:N（N=2~64），其中N為輸出端口數。光輸入功率在所有輸出端口上均勻分布。一般情況下，1:N光分路器部署在星形網絡中，2:N 光分路器部署在環網中，以提供物理網絡冗余。

不同的光分路器在您的網絡中的性能可能不同，-這會影響FTTH網絡中的分光比設計。對于FTTH網絡和其他PON網絡，采用1:N分光比架構的星型配置是最常見的。

在上文提到的FTTH分光比設計中，1x32和1x64的光分路器是本地集中點分光結構中最常用的，而1x4和1x8光分路器則更多用于分布式分光結構中。FTTH-PON網絡主要有兩種分光比解決方案，當分光比為1:32時，最大可接收到傳輸距離為20km的光纖信號，如果OLT和ONU網絡距離較近，例如5km，則可考慮設置1:64左右的分光比。

FTTH分路器選擇：PLC還是FBT？

選擇一個合適的分路器是FTTH（光纖到戶）網絡開始分光方式與分光比設計的第一步，在當前的FTTH（光纖到戶）網絡設計中有兩種類型的分光器——熔融拉錐光纖分路器FBT光纖分路器)和平面波導光纖分路器(PLC光纖分路器。PLC 分路器和 FBT 分路器在核心參數上有一定的差異，這些差異決定了在FTTH網絡中更適合使用哪一種光分路器。

隨著全球FTTH（光纖到戶）的快速增長，對網絡更大的拆分配置（1x32、1x64 等）的需求也在增長，以滿足大量用戶的網絡需求。PLC光纖分路器的尺寸比FBT光纖分路器更緊湊。PLC光纖分路器更適合高密度應用。但相比FBT分路器，PLC分路器可滿足在高速率封裝中提供高準確性低損耗的光路拆分需求，使得PLC分路器成為了當下FTTH（光纖到戶）的最優解決方案。

結論

綜上所述，本地集中點分光方案多用于人口密集的市中心或城鎮地區，運營成本低，便于維護。分布式分光方案多用于路邊或鄉村，以實現ODN節點的廣泛覆蓋，節約資源、節省資金。分層設計的選擇，我們需要對不同分層設計的利與弊結合我們的實際應用需求進行評估選擇。

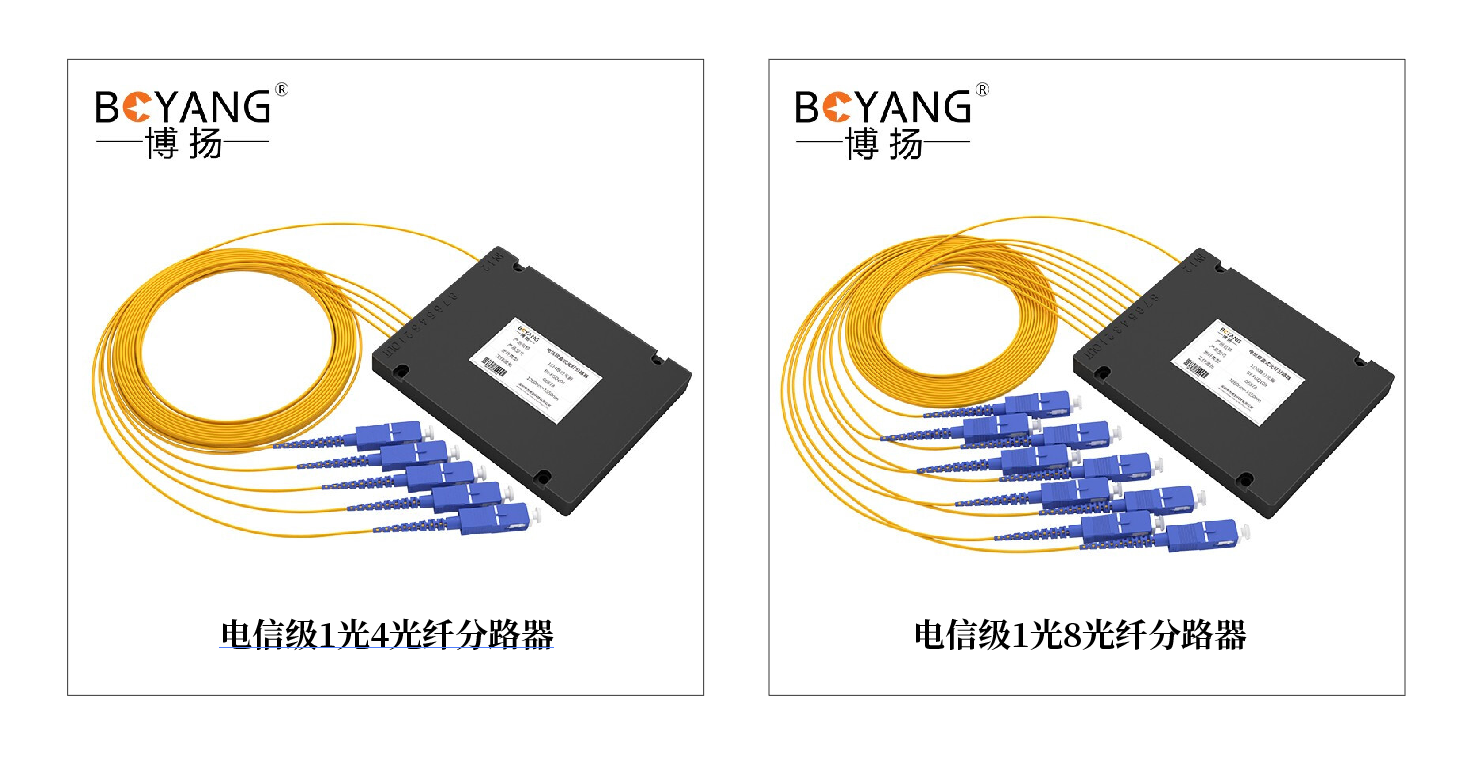

在分光比的設計上，穩定可靠的傳輸信號，傳輸距離的需求越長，設計的分光比就越低。一級分光方式中適合使用1×32光分路器或1×64光分路器，二級分光方式中適合使用1×4光分路器或1×8光分路器。
